超低压全自动交流稳压器(指针式)

2020-11-14 20:56:55   326

超低压全自动交流稳压器由接触式自耦调压器、伺服式电动机、自动控制电路等组成。工作原理是:当电网电压不稳定或负载变化时,自动采样控制电路发出信号并驱动伺服电机,调整自耦调压器碳刷的位置,使输出电压调整到额定值并达到稳定状态。

超低压全自动交流稳压器由接触式自耦调压器、伺服式电动机、自动控制电路等组成。工作原理是:当电网电压不稳定或负载变化时,自动采样控制电路发出信号并驱动伺服电机,调整自耦调压器碳刷的位置,使输出电压调整到额定值并达到稳定状态。

具有过压、欠压、过载、旁路、防雷等保护功能和波形不失真、性能可靠、可长期运行等特点。能确保用电设备正常运行。广泛用于任何用电场所,是一种理想的稳压电源。

这种稳压器不同于调压器的主要是输入点A是可以由100V到250V之间任意滑动。这样就可以随时调整输入电压的输入点来满足输出电压的恒定。

一般我们把输入侧A点叫做滑臂,它由电机通过减速装置来驱动,电机的转向由稳压控制电路来控制完成。

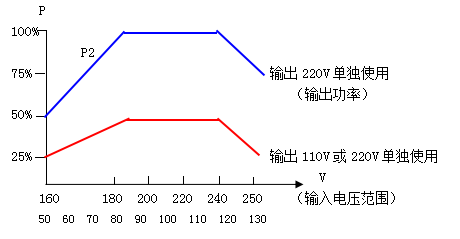

稳压器工作曲线


稳压器的功能:能把低压100V-165V或高压250V-270V的电压稳定在220-230V之间,使220v电器能正常工作;

当输入电压高于255V或低于160V以及输出电压高于235V时,能自动切断电源;
在断电之后又突然来电时,可以延时5-8分钟启动输出电源,避免因为电压过高使电器受到损伤。

电源稳压器一般只能在相应的范围内起稳压作用,超出这个范围也同样失灵甚至损坏。在选购稳压器时一定要注意上述稳压器工作电压范围。
