dc-dc直流模块(70-250w)

2022-05-22 09:22:38   51

模块名称:dc-dc升压恒流直流模块 ,模块性质:非隔离升压模块(BOOST),输入电压: DC10V-40V,输入电流:6A(MAX),静态工作电流:10mA(12V升20V时,输出电压越高静太电流会有所增加),输出电压:10-50V连续可调(默认输出19V出货,如需其它电压请向掌柜说明。)输出电流:6A MAX 超过4A请加强散热(与输入、输出压差有关,压差越大输出电流越小)恒流范围:0.2-6A

在线询价

联系方式:84871773/15888640611

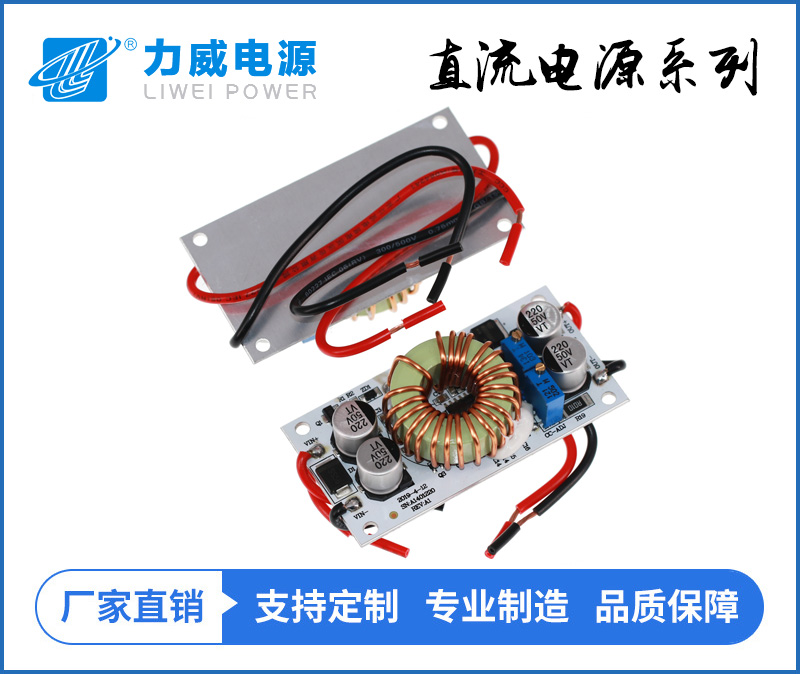

模块名称:dc-dc升压恒流直流模块

模块性质:非隔离升压模块(BOOST)

输入电压:  DC10V-40V

输入电流:6A(MAX)

静态工作电流:10mA(12V升20V时,输出电压越高静太电流会有所增加)

输出电压:10-50V连续可调(默认输出19V出货,如需其它电压请订货时说明。)

输出电流:6A MAX 超过4A请加强散热(与输入、输出压差有关,压差越大输出电流越小)

恒流范围:0.2-6A

输出功率:=输入电压*6A,如:输入12V*6A=72W,输入24V*6A=144W,  输入36V*5A=180W,输入48V*5A=240W,

工作温度:-40~+85度(环境温度过高时请加强散热)

工作频率:150KHz

转换效率:92%-96%(效率与输入、输出电压、电流、压差有关)

输入反接保护:有,(小于5A 如需要更大的反接电流请在输入串入二极管)

安装方式:4颗3mm螺丝孔

接线方式:接线输出

模块尺寸:长70mm宽36mm高13mm

模块单重:50克


输出电压/电流调节方法:

1、调节RV1电位器,跟据您的电池或LED、把输出电压设定到您需要的电压值。如10串LED电压调37V。

2、顺时针调RV2电位器30圈左右,把输出电流设定为小,接上LED,调RV2电位器至您所需的电流。用于电池充电的,把电池放完电后,再接到输出,调RV2至您所需的电流,(用于充电时一定要用放完电的电池调才准,因为电池剩于电量越多,充电电流越小。)请不要用短路的方式调电流,升压模块的电路结构不能用短路的方式调。
