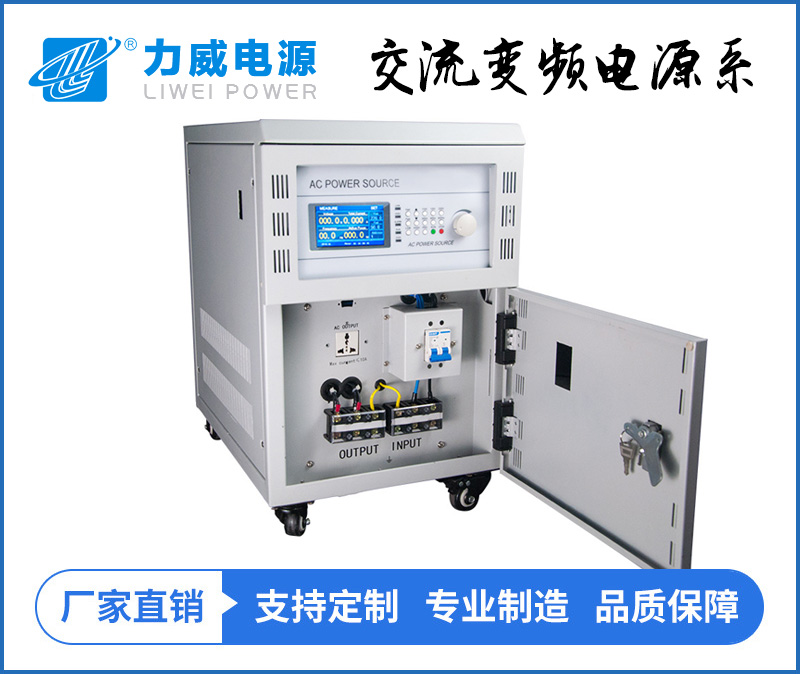

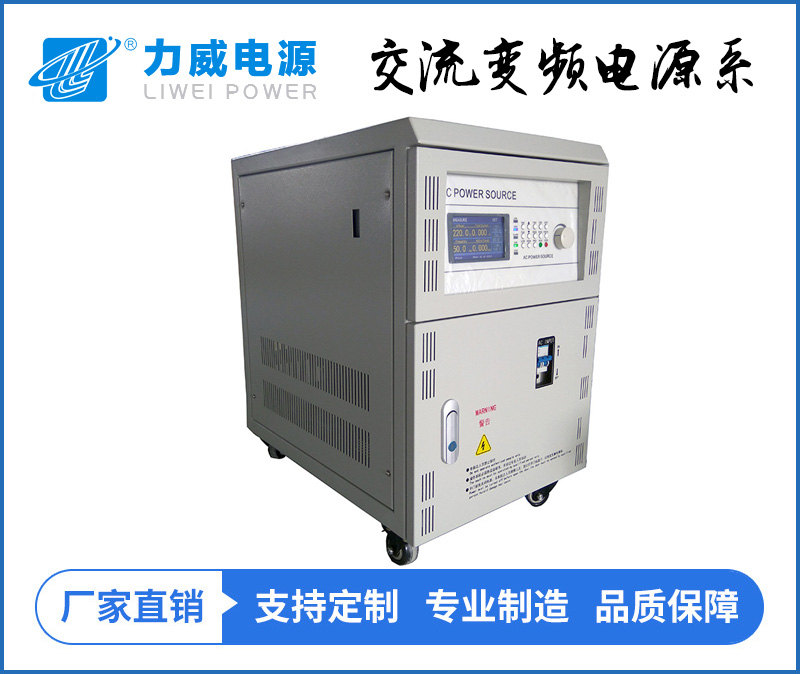

大功率程控变频电源(LWP9530)

2022-05-31 19:07:22   161

变频电源是由整个电路构成交流一直流一交流一滤波的变频装置,得到了广泛应用。变频电源不仅能 模拟输出不同国家的电网指标,而且也为出口电器厂商在设计开发、生产、检测等应用中提供纯净可靠的、低谐波失真的,高稳定的电压和频率,交流程控变频电源是非常接近于理想的交流电源,可以输出任何国家的电网电压和频率。

在线询价


销售热线:15888640611

变频电源是由整个电路构成交流一直流一交流一滤波的变频装置,得到了广泛应用。变频电源不仅能模拟输出不同国家的电网指标,而且也为出口电器厂商在设计开发、生产、检测等应用中提供纯净可靠的、低谐波失真的,高稳定的电压和频率的正弦波电源输出。

交流程控变频电源是非常接近于理想的交流电源,可以输出任何国家的电网电压和频率。

产品特点

高频SPWM硬件调整技术,反应速度快,输出稳定

大功率MOS/IGBT驱动,运行可靠,过载能力强

适用于阻性、感性、整流性等各种负载

具有过热、过流、短路等异常状况保护功能

具有参数记忆功能、快捷键操作方式、使用简单方便

电源电压在线可调,输出频率可任选

采用高亮LCD显示,清晰醒目,可视角度大,方便生产线使用

具有RS232通讯接口,波特率可达9600

主要用途及适用范围

专业实验室(EMI/EMC/安规)

制造厂(品质保证/寿命测试)

外销产品测试,模拟各国电网

产品研发测试

产品特征与工作原理

采样硬件波形合成和PID控制,输出波形稳定,反应速度快

采用硬件和软件结合的功率器件保护方式,保护迅速可靠

通用技术指标

规格
LWP9530系列程控变频电源
输入电源
10KVA及以下:单相220V±10%;50Hz±5Hz
10KVA以上:三相380V±10%;三相四线+地线;50Hz±5Hz
输出电压范围
低档1.0~150.0V;高档150.1~300.0V
输出频率
45-400Hz可调,调整步幅0.1Hz,快捷键:50Hz、60Hz、400Hz
频率稳定度
≤0.1%
电压稳定度
≤1%
失真度
≤2%(THD)
波峰系数
1.41±0.10
源电压效应
≤1%
负载效应≤1%
效率
≥90%(3KVA及以下容量为≥80%)
频率显示0.1%读数,分辨率0.1Hz
电压显示
±(1%读数+0.1%量程),分辨率0.1V
电流显示
±(1%读数+0.1%量程),分辨率0.001A/0.1A
功率显示
±(1%读数+0.1%量程),0.01W/0.1KW
功率因数显示±0.1,分辨率0.01
预置功能
输出电压、输出频率、输出电流上限
快捷功能常用电压、频率转换
报警功能
保护装置动作后发出报警(声光)信号,显示代码故障
过载能力
1.0 IE<I 输出≤1.1 IE,延时15S切断输出
1.1 IE<I 输出≤1.2 IE,延时5S切断输出
过热保护
功率器件温度大于85℃±5℃
外部通信接口(选配)
RS-232C
外壳防护等级
IP20
机箱结构
台式(500VA、3KVA)、柜(立)式(带脚轮)
工作环境
温度:-10℃~40℃;湿度:10%~90%(25℃,无凝露);海拔高度≤2000m

故障分析与排除

故障现象
原因分析排除方法
通电后,输入开关灯不亮
1.电源未插好    2.保险管烧断
1.检查电源是否接触良好    2.切断电源,更换保险
显示乱码
电网有大的冲击负载运行,例如电焊机,
可控整流设备;雷电造成
关掉电源,重新启动
报警,显示0X.0
按故障代码查找故障原因
 01.0-短路保护
 02.0-过热保护
 03.0-过流保护
排除相应故障电路,重新启动,如果是过热保护, 应待机5分钟后再继续工作

日常维护、保养

定期进行电源机箱、面板的清洁工作,防止电源输入输出端口出现灰尘聚集现象

请勿在电源上面放置较重的杂物和盛有液体的容器

应避免电源遭受浸淋和日光直接照射

应避免电源工作在周围有挥发性可燃液体、腐蚀性液体、导电纤维粉尘较多的场所
