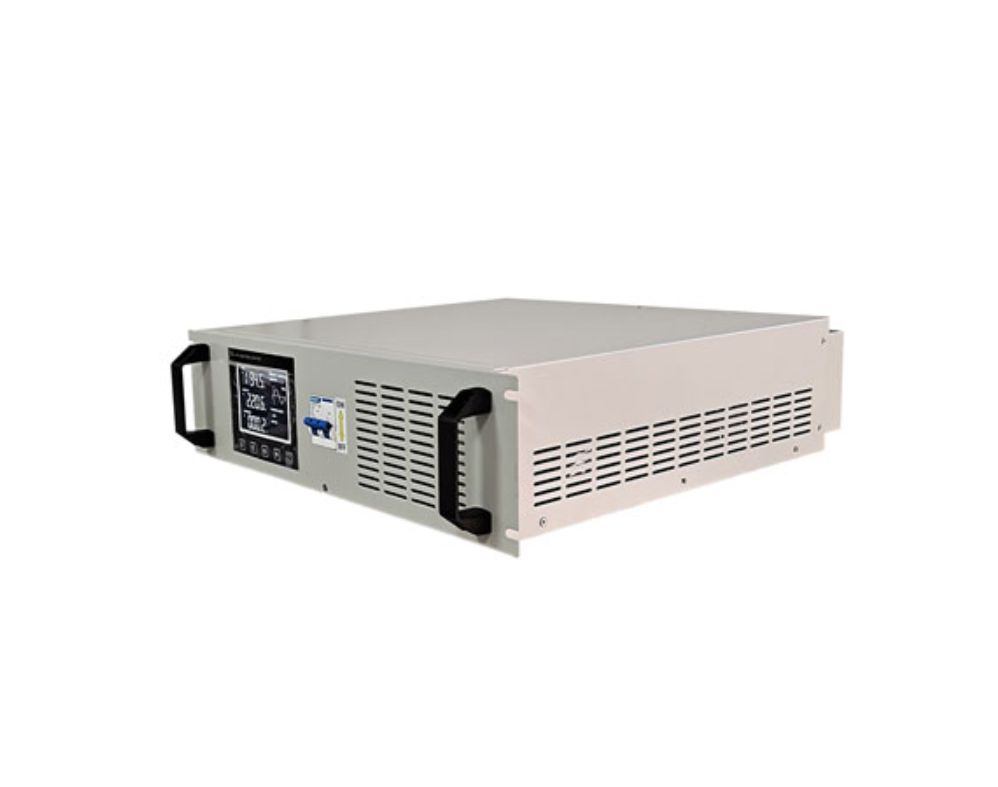

单相AC220v机架式无触点稳压器模块

型号: AVR-D20KVA

价格: ¥0.00

此款AVR-D20-3U20R15稳压器主要为机房服务器、UPS不间断电源旁路稳压需求而配备，箱体尺寸大小为3U，容量20KVA，AC220v机架式无触点稳压器模块可根据用户需求进行扩容，或者搭配为三相使用，灵活配备，稳定输出电压220VAC±1%，可完全取代碳刷托盘稳压器。路由器、交换机等的网络设备都可适用。

Place Order

机架式稳压器主要为机房服务器、UPS不间断电源旁路稳压需求而配备，箱体尺寸大小为3U，容量20KVA，可根据用户需求进行扩容，或者搭配为三相使用，灵活配备，稳定输出电压220VAC±1%，可完全取代碳刷托盘稳压器。路由器、交换机等的网络设备都可适用。

此系列机架式稳压器模块可分为单相稳压器和三相稳压器两大类；单相稳压器的容量范围在5~20KVA，其中5~10KVA单相稳压器主要用于个人家用、商业办公场所、服务器通信机房220V交流电压，以及部分工业控制场合，三相是单相稳压器3组合成，容量范围在15~60KVA，主要用于工业用电场合。

AVR-D系列稳压器保留了机械补偿式、参数式及磁补偿型稳压器的全部优点，又针对性的避免了机械补偿型稳压器动态响应慢、碳刷易磨损、打火等缺点，克服了参数式稳压器负载适应性差、磁补偿型稳压器效率低、谐波量大等固有缺点被广泛应用于高精密切割设备、加工制造业、轨道交通、医疗设备、通讯行业、设备测试等领域，获得了用户的一致好评。

此系列机架式稳压器具有响应快、稳压速度快、稳压精度高、全自动、无触点、无磨损、免维护、无干扰、保护功能齐全，三相电压分调自动平衡，采用工业级大规模集成电路控制核心，全自动化运行，保护功能完善，无需人员值守。

主要特征

1	响应速度快	32位高速AD采样，每周波采集128点，DSP数字处理器进行数字运算处理，电子模块快速补偿
2	先进的测量技术	32位AD采集，DSP数字处理器进行数字滤波及真有效值计算
3	高速运算和精准控制	大规模可编辑逻辑器件与DSP数字处理器完美组合，计算精度更高，补偿更准确高效
4	舒适的人机界面	输入电压、输出电压、输入电流、频率、工作模式一目了然，通过相应的按键可以查看和设定稳压器的各项参数
5	全生态正弦补偿	SCR功率模块过零开关切换，采用同频、锁相、正弦波叠加补偿技术，不存在谐波失真和谐波干扰
6	抗干扰能力强	采用数字采样、数字滤波、真有效值运算
7	负载范围广	阻性、感性、容性、混合负载都能适应
8	备有全启动缓冲功能	稳压器先稳定电压，再输出给用电设备
9	保护功能齐全	过压、欠压时可在5秒内切断输出或不间断自动转换至市电工作，并且具有完善的过载、短路保护及故障指示
10	电压电流实时显示	采用32位AD采样，真有效值运算，保证了电压电流的实时真实的显示，借鉴了福禄克仪表的测量技术

20KVA技术参数

单相20KVA技术参数
序号	类别		详细参数
1	产品型号		AVR-D20-3U20R15
2	额定容量		20KVA
3	输入	输入电压	单相 1L+N+G 187~253V
		工作频率	50/60Hz
		额定电流	72A
4	输出	输出电压	单相 1L+N+G 220V
		电压精度	±1%
		响应时间	≤0.04s
		波形失真	不产生附加波形畸变（静态）
		工作效率	≥98%
		稳压方式	同相叠加补偿稳压
		负载特性	阻性、容性、感性、混合负载
5	保护功能	过压	输出电压高于10%，不间断转向旁路或切断输出（标配转旁路）
		欠压	输出电压低于10%，不间断转向旁路或切断输出（标配转旁路）
		过载	电子检测和断路器双重保护，过载150%时1分钟切断输出或不间断转向旁路（标配转旁路）
		短路	电子检测和断路器双重保护
		旁路	不间断自动旁路或手动旁路（标配自动旁路）
		延时输出	先稳压再输出（保护用电设备不受冲击），可选择自动延时输出或手动输出（选配）
6	显示内容	设备电压	输入输出真有效值4位LCD液晶显示，分辨率0.1V
		输入电流	真有效值4位LCD液晶显示，分辨率0.1A
		工作模式	实时显示稳压/旁路工作状态
		事件记录	过压、欠压、过载等故障代码提示
7	绝缘特性	绝缘等级	F级/H级
		绝缘电阻	＞5MΩ
		绝缘强度	2500VAC/1min无闪络、无击穿
